EUROTHERM leonardo acoustic
Sádrokartonový akustický stropní panel pro vytápění a chlazení s roztečí 6 cm
Akustický stropní panel o tloušťce 25mm kombinovaný ze dvou speciálně perforovaných (15/30) sdk panelů 12,5 + 12,5 mm. Do panelu jsou ve výrobě vyfrézované drážky, ve kterých je instalováno 5ti vrstvé potrubí s kyslíkovou bariérou PE-RT II Midix plus 10x1,3 mm.
Trubka odolává vysokým teplotám a obsahuje kyslíkovou bariéru (DIN 16833, ISO 24033, ISO 22391, ISO 21003, EN 1263). Kombinace sádrokartonové desky a zeolitu napomáhá snížení koncentrace škodlivých látek v uzavřených prostorách.

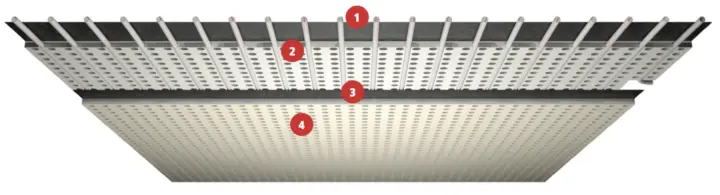

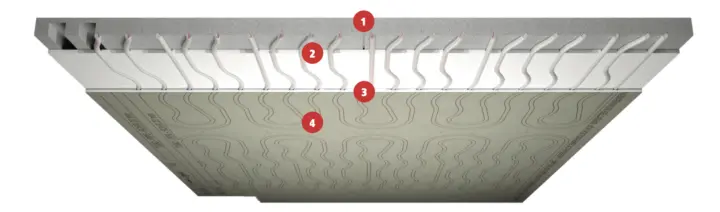

- akustická plsť
- akustický sádrokartonový panel
- 5ti vrstvé potrubí Midix Plus
- akustický sádrokartonový panel

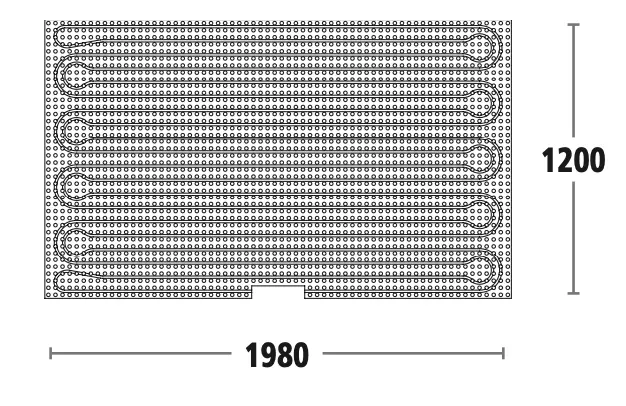

Základní rozměry
Panely Leonardo Acoustic se nabízejí v jednom základním rozměru 1200x2000 mm.
Instalace nosné konstrukce musí být kolmá ve směru delší strany panelu a s roztečí 330 mm na osu profilu. Výška SDK panelu je 2x 12,5mm, celkem 25mm vč. ve výrobě vloženého potrubí. Rozteč potrubí zafrézovaného do sádrokartonu je 6 cm.

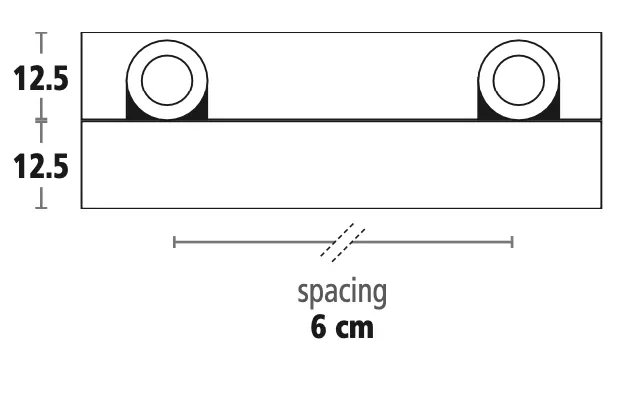

Výška a tloušťka
Výška SDK panelu je 2x 12,5mm, celkem 25mm vč. ve výrobě vloženého potrubí.
Rozteč potrubí zafrézovaného do sádrokartonu je 6 cm.

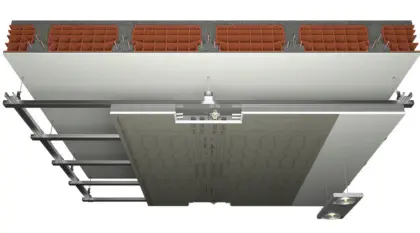

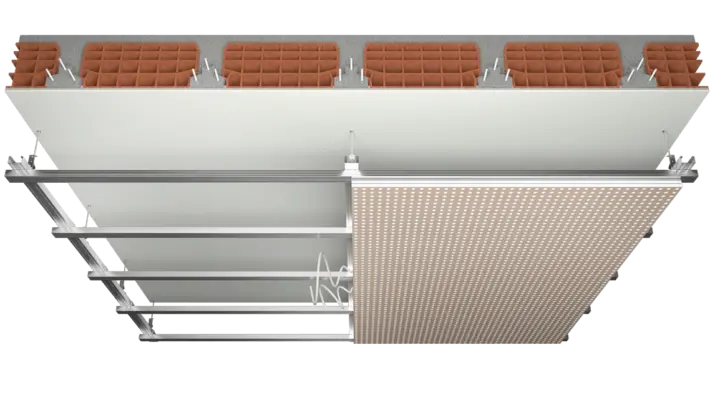

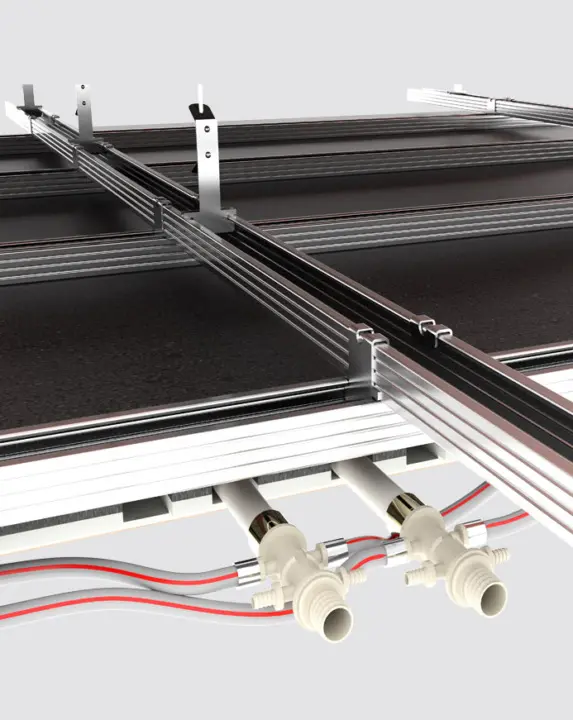

Montáž aktivních panelů Leonardo acoustic

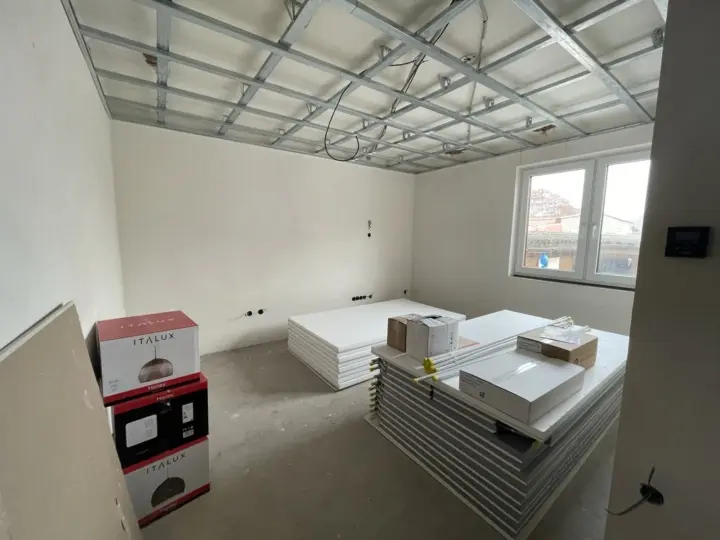

Aktivní panel Leonardo acoustic se montuje na sdk nosný rošt dle technické specifikace výrobce a dodavatele sdk rastru. Doporučuje se realizovat zdvojený montážní rastr s třídou zatížení „p“ pro desky 15<p>30 kg/m2. Panel Leonardo acoustic váží 19,5 kg/m2 (1200x2000mm), vč. topné vody.

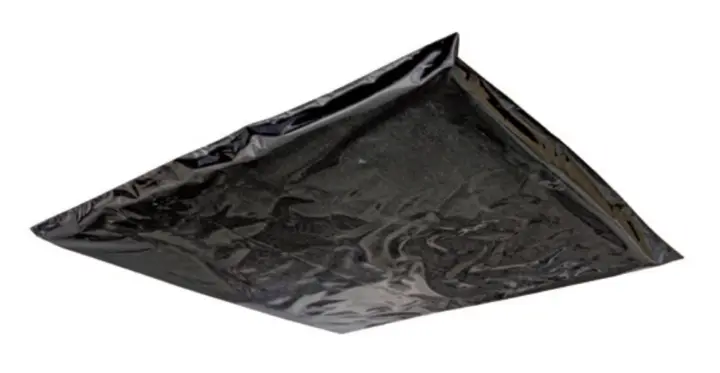

Součástí dodávky stropního systému Leonardo acoustic je sklolaminátová izolace v polyethylenových pytlích (600 x 600 mm) pro dokonalou izolaci stropního systému v režimu vytápění a chlazení. Tloušťka izolace 50mm se volně instaluje nad aktivní i pasivní panely. Izolační vlákno Euroclass A1, polyethylenový obal třída 1. Hodnota tepelné vodivosti 0.036 W/m.K a tepelný odpor 1.35 m2.K/W.

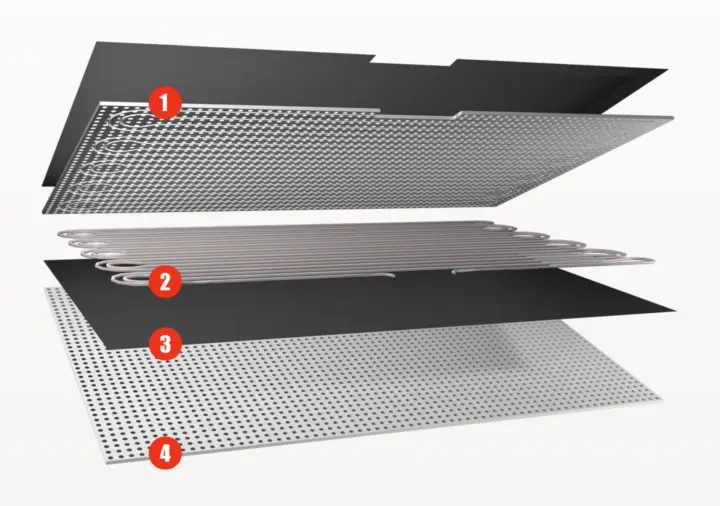

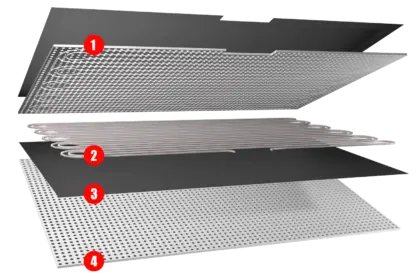

- akustický sádrokartonový panel
- Trubka 10x1,3mm s kyslíkovou bariérou
- Akustická plsť
- Akustický sádrokartonový panel

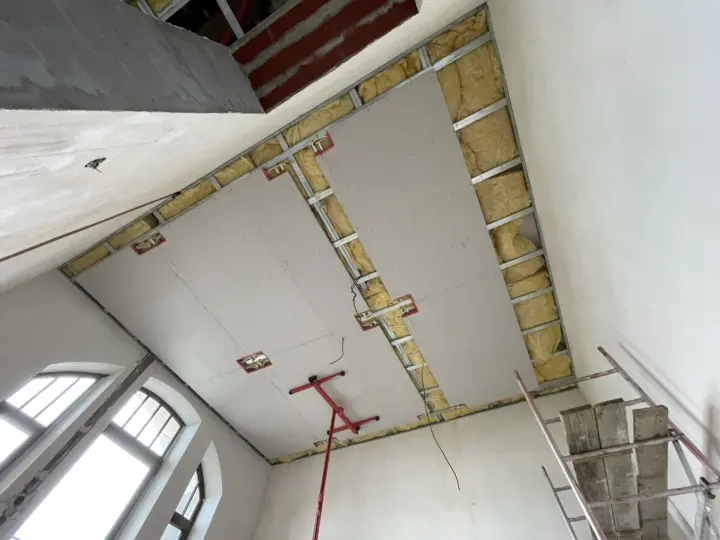

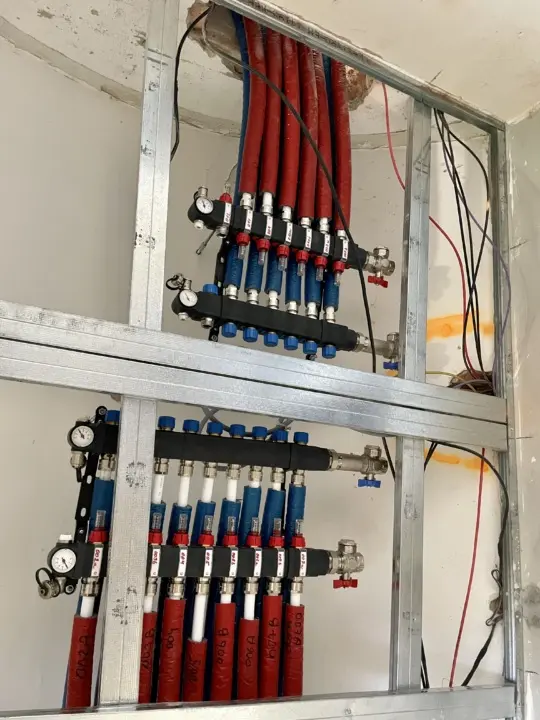

Montáž aktivních panelů Leonardo realizuje dodavatel sádrokartonářských prací na běžný SDK motážní rastr dle specifikace výrobce rastru. Hydraulické spojování potrubí a napojení na stropní rozdělovač zajišťuje kvalifikovaný a vyškolený personál dodavatele stropního systému Leonardo. Použité fitinky na propojení panelů jsou bez okroužkové s doživotní zárukou spoje.
Výkon

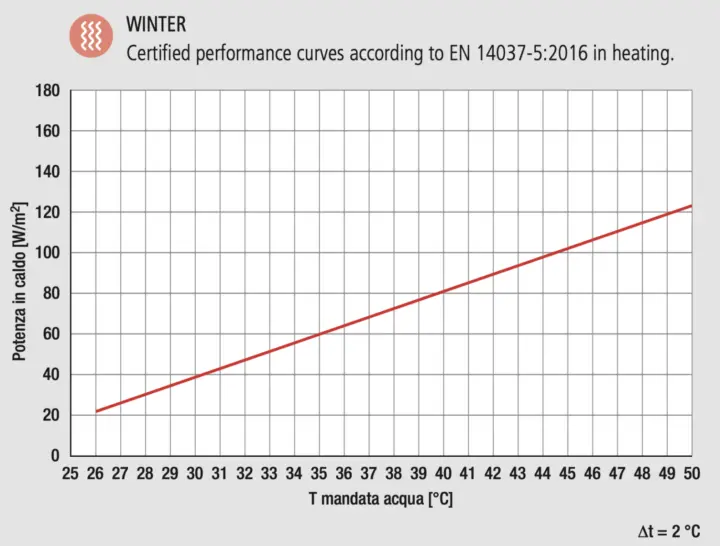

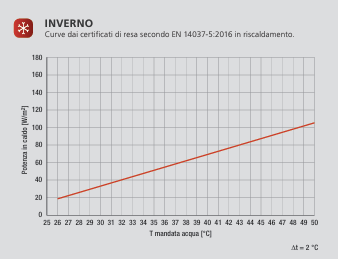

VÝKON V REŽIMU VYTÁPĚNÍ

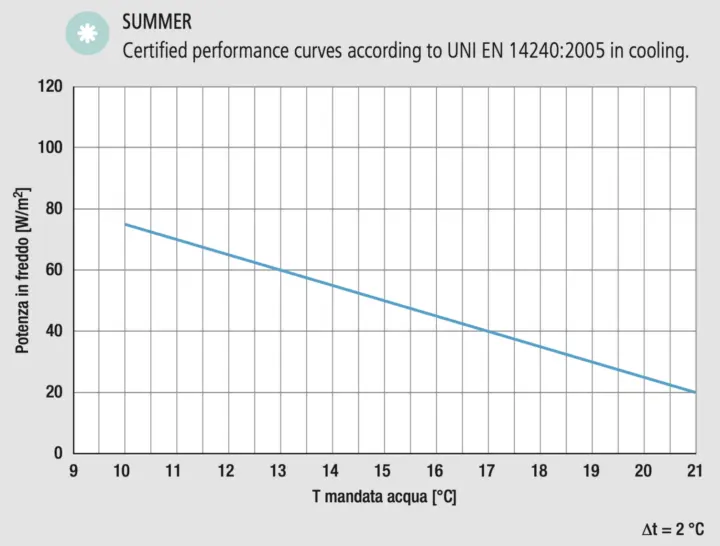

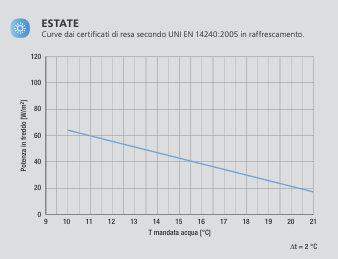

VÝKON V REŽIMU CHLAZENÍ

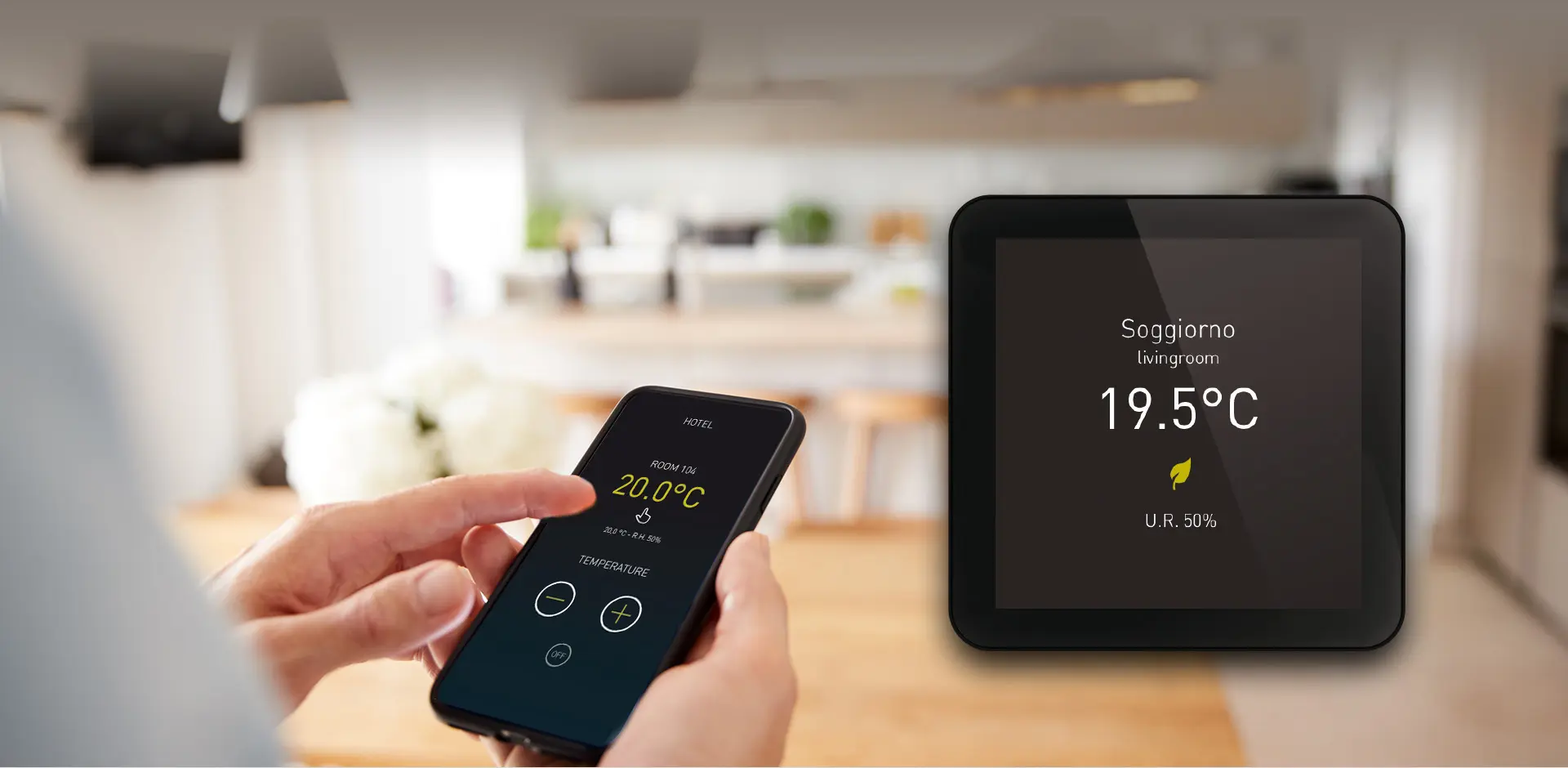

TOPENÍ A CHLAZENÍ POD KONTROLOU
Všechny naše systémy sálavého teplovodního vytápění a chlazení mohou být doplněny o chytrou regulaci Smart365. Designově nadčasové prvky řídícího systému mohou ovládat jak topení v zimním období tak chlazení v létě. Regulace Smart365 si poradí i s hladinou interiérové vlhkosti v režimu chlazení. Samozřejmostí je možná vzdálená správa přes chytrá zařízení pro celou rodinu či správce objektu. Prostorová čidla SmartOne jsou vybaveny i snímači VOC a umožňují sledování kvality vzduchu a spínat jednotku řízeného větrání.

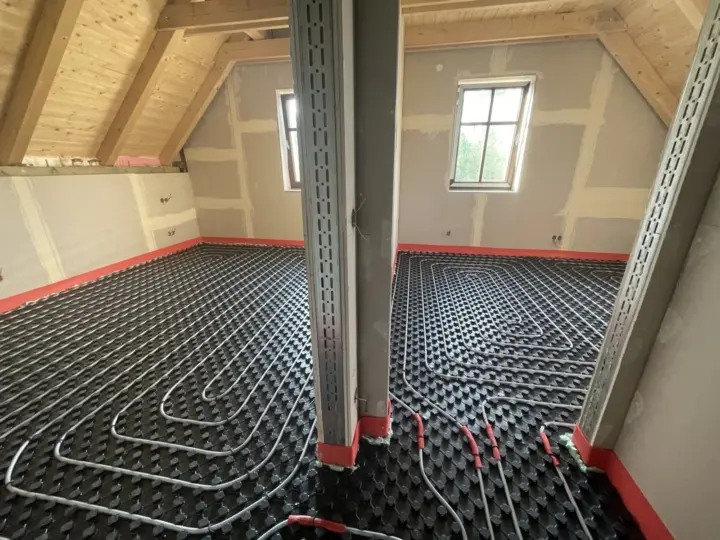

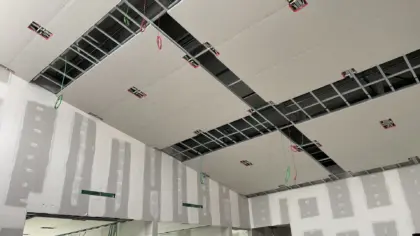

Podívejte se na naše realizace
