EUROTHERM leonardo LUX
Sádrokartonový stropní panel pro vytápění a chlazení s roztečí 5,5cm
Stropní panel o tloušťce 50 mm ve dvou verzích, jak do obytných prostor tak pro místnosti se zvýšenou hladinou vlhkosti (verze hydro). Do panelu jsou ve výrobě vyfrézované drážky, ve kterých je instalováno 5ti vrstvé potrubí s kyslíkovou bariérou PE-RT II Midix plus 10x1,3 mm.
Trubka odolává vysokým teplotám a obsahuje kyslíkovou bariéru (DIN 16833, ISO 24033, ISO 22391, ISO 21003, EN 1263). Součástí stropního panelu Leonardo LUX je EPS izolace o tloušťce 35 mm s příměsí grafitu pro vyšší hodnoty tepelné izolace. Součinitel tepelné vodivosti izolace 0,030 W/mK.

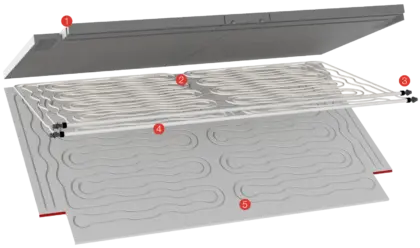

- EPS izolace 35mm s příměsí grafitu
- 5ti vrstvá trubka Midix Plus 10x1,3mm
- SDK panel 15mm
- Laserem vypálená pozice potrubí
Základní rozměry
Panely Leonardo LUX se nabízejí ve dvou základních rozměrech 1200x2000 mm a 600x2000 mm.
Díky usazení potrubí Midix Plus 10x1,3mm do dvou samostatných smyček lze panel rozdělit na 2 samostatné části. Tímto krokem se docílí dalšího rozměru aktivních panelů 1200x1000 mm a 600x1000 mm.
Výška a tloušťka
Výšky SDK panelu 15 mm a tloušťka izolace 35 mm.
Rozteč potrubí zafrézovaného do sádrokartonu je 5,5 cm.
Aktivní panely Leonardo LUX obsahují pasivní plochu o rozměru 1450 x 180 mm pro instalaci stropních prvků jako jsou světla určená pro vestavbu do sádrokartonu, vzduchotechnické ventily, reproduktory, projektory, sprinklery apod. Laserem vypálená pozice na pohledové straně SDK jasně vykresluje vnější hranu této pasivní části pro eliminování poškození instalovaného potrubí v aktivním panelu.
Montáž aktivních panelů Leonardo LUX
Aktivní panely Leonardo LUX si montují na sdk nosný rošt dle technické specifikace výrobce a dodavatele sdk rastru. Doporučuje se realizovat zdvojený montážní rastr s třídou zatížení „p“ pro desky 15<p>30 kg/m2.
Panel Leonardo LUX váží 15,4 kg/m2 (1200x2000mm) a 16,1 kg/m2 (600x2000mm) vč. topné vody.
Montáž aktivních panelů Leonardo realizuje dodavatel sádrokartonářských prací na běžný SDK montážní rastr dle specifikace výrobce rastru. Hydraulické spojování potrubí a napojení na stropní rozdělovač zajišťuje kvalifikovaný a vyškolený personál dodavatele stropního systému Leonardo. Použité fitinky na propojení panelů jsou bez okroužkové s doživotní zárukou spoje.
Výkon

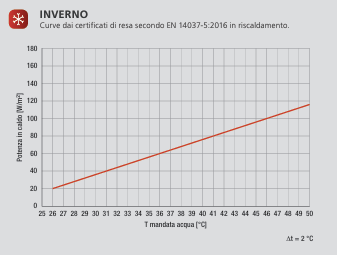

VÝKON V REŽIMU VYTÁPĚNÍ

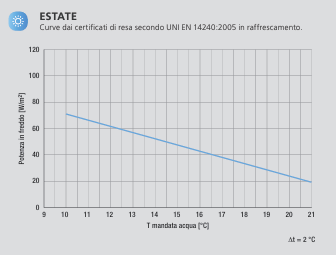

VÝKON V REŽIMU CHLAZENÍ
- EPS izolace s příměsí grafitu
- Trubka 10x1,3mm s kyslíkovou bariérou
- SDK panel s laserem vypálenou pozicí trubky
TOPENÍ A CHLAZENÍ POD KONTROLOU
Všechny naše systémy sálavého teplovodního vytápění a chlazení mohou být doplněny o chytrou regulaci Smart365. Designově nadčasové prvky řídícího systému mohou ovládat jak topení v zimním období tak chlazení v létě. Regulace Smart365 si poradí i s hladinou interiérové vlhkosti v režimu chlazení. Samozřejmostí je možná vzdálená správa přes chytrá zařízení pro celou rodinu či správce objektu. Prostorová čidla SmartOne jsou vybaveny i snímači VOC a umožňují sledování kvality vzduchu a spínat jednotku řízeného větrání.
